Автоматы Дип-Пот dip-pot для порционной фасовки масла, джемов, соусов
Порционная упаковка дип-пот. Из полимерного материала после нагрева в механизме формования формуются емкости, которые затем с помощью дозирующего устройства объемного типа заполняются продуктом
Краткое описание и принцип работы автоматов для порционной фасовки и упаковки мёда, сливочного масла, сметаны, йогуртов, творожков, джемов, маринованного имбиря, соусов (соевых, васаби, сырных, горчичных, кисло-сладких), майонеза, жидких приправ, шоколадных и арахисовых паст в пластиовую тару типа "Дип-Пот" (dip-pot, блистерная упаковка) различной формы и заданного размера:
Из корпусного полимерного материала после предварительного нагрева в механизме формования формуются емкости, которые затем с помощью дозирующего устройства объемного типа заполняются продуктом, запечатываются покровным материалом и вырубаются в виде готового блока упаковок или штучно. Автоматы термоформовочные могут комплектоваться сменной оснасткой для изготовления упаковок различной емкости и формы. Система управления позволяет осуществлять управление и настройку любого механизма в ручном и автоматическом режимах.
Технические данные термоформовочных автоматов:
| Модель | АТД2 | АТД3 | АТД4 | АТД5 | АТД10 |
| Фасуемый продукт | текучий пастообразный продукт (масло, мед, джем, соус и т.п.) | ||||
| Вес-объём упаковок, мл | 15-20 (50;100;250;1000) | ||||
| Количество упаковок за 1 цикл, шт. | 4 | 6 | 6 | 10 | 14 |
| Номинальная производительность, упаковок/час | до 4500 | до 6500 | до 6500 | до 11000 | до 15000 |
| Ширина расходных материалов, мм | 95 | 130 | 160 | 206 | 355 |
| Габариты формуемого блока, мм | 95х92 | 130х124 | 160х110 | 206х124 | 355х120 |
|
Технология производства упаковок Форма: круглая, прямоугольная, квадратная |
безотходная, одним блоком |
отходная/безотходная |
безотходная, одним блоком |
отходная, штучно |
|
| Габариты одной упаковки, мм (на заказ) | 47,5х46 | 62х43,3 | 53,3х55 53х42 |
62х41,2 | 51х41 |
| Установленная электрическая мощность, кВт | 2 | 5 | 5 | 8 | 10 |
| Расход сжатого воздуха, л/мин. | 650 | 900 | 900 | 1000 | 1200 |
| Рабочее давление сжатого воздуха, МПа | 0,63 | ||||
| Габаритные размеры автомата, длина ширина высота (по дозатору) ширина дозатора |
мм. 3100 300 2000 600 |
мм. 3700 400 2000 600 |
мм. 3700 500 2000 600 |
мм. 4000 600 2000 600 |
мм. 5000 700 2000 600 |

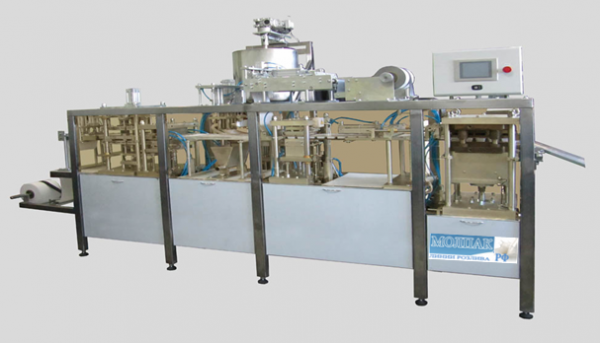

Линейка автоматов термоформовочных упаковочных АТД:
 |
 |
 |
 |
 |
 |
Автоматы комплектуются пневмооборудованием фирмы "Фесто" (Германия). Вакуумное оборудование – фирмы "Буш" (Германия). Система управления – на базе контроллерного обо-рудования фирмы "Бекхофф" (Германия) с дисплеем Touch Screen на русском языке.
Автоматы могут комплектоваться оснасткой для вакуумирования и для упаковки про-дукции в модифицированной газовой атмосфере (МГА).
На заказ вожможно изготовление оборудования для фасовки ТРЁХ различных продуктов в один блок 6 баночек (три продукта*два ряда).
Опросный лист для подготовки технического задания:
|
Дата |
|
|
Заказчик |
|
|
Адрес заказчика |
|
|
Адрес установки автомата |
|
|
Телефон |
|
|
Е-mail |
|
|
Ф.И.О. руководителя |
|
|
Ф.И.О. представителя заказчика |
|
Фасуемые продукты (все планируемые) |
||||
|
Объем упаковок, мл (указать точные дозы) (Все необходимые объёмы и размеры) |
||||
|
Размеры упаковки каждого вида (мм) |
||||
|
Вид, форма тары |
прямоугольная, квадратная |
круглая |
||
|
Способ формирования готовой упаковки |
блочная |
штучная |
||
|
Производительность, упаковок/час, кг/час |
||||
|
Шнековая оснастка (для труднотекучих продуктов) либо мешалка в баке |
да |
нет |
||
|
Объем бака дозатора, л |
50/100/200 |
|||
|
Терморубашка в баке |
да |
нет |
||
|
Штуцера для теплоносителя в баке |
да |
нет |
||
|
Датчик уровня продукта в баке |
да |
нет |
||
|
Оснастка для асептической обработки |
да |
нет |
||
|
Механизм коррекции покровного материала по метке |
да |
нет |
||
|
Вид покровного материала (фольга/микспап) |
фольга |
микспап |
фольга/микспап |
|
|
Дататор (количество рядов по 6 цифр –2 или 1) |
да |
нет |
||
В базовую комплектацию входит:
• система управления на контроллерах;
• механизм подачи корпусного материала;
• станция контактного нагрева;
• станция формования;
• дататор для нанесения информации на дно упаковок - термодата (2 ряда по 6 цифр на каждой упаковке) – от 24000 руб.;
• дозатор (емкость бака – 50 л);
• станция запечатывания;
• механизм передвижки корпусного материала;
• механизм вырубки с беззазорным вырубным штампом;
• станция смотки отходов;
• рама автомата – из нержавеющей стали.
Дополнительные опции:
• механизм коррекции покровного материала по метке (фольга/микспап);
• шнековая оснастка для фасования труднотекучих продуктов (масло сливочное).
• оснастка для бактерицидной обработки;
• бак дозатора двустенный с возможностью подогрева или охлаждения продукта.
Стоимость пуско-наладочных работ и обучение обслуживающего персонала на предприятии Заказчика – 4 % от стоимости оборудования.
Для получения коммерческого предложения просим заполнить опросный лист и отправить нам на почту: molpak@desnik.com.
