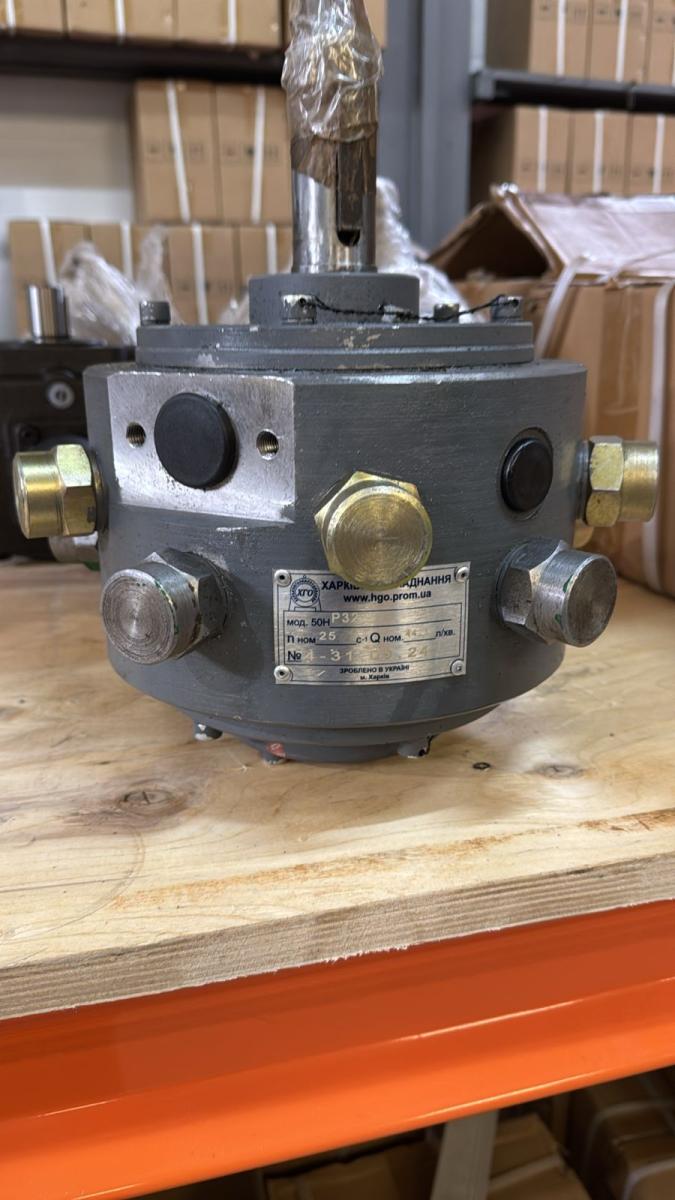

Насос аксиально-поршневой 2Г15-14 (без электродвигателя)

Насос 2Г15-14 представляет собой регулируемый аксиально-поршневой гидроагрегат, предназначенный для питания гидросистем металлорежущих станков и другого промышленного оборудования, использующего дроссельное регулирование скорости. Основная задача насоса — поддержание неизменного давления в напорной линии при изменении расхода рабочей жидкости.

Данная версия поставляется без электродвигателя, что позволяет комплектовать агрегат приводом, соответствующим требованиям конкретной гидросистемы.

Область применения

Модель 2Г15-14 применяется в гидроприводах станков с дроссельным способом регулирования скорости, где требуется стабильное давление в процессе работы. Оборудование работает на минеральных маслах при температуре рабочей жидкости от +10 до +60°С и температуре окружающей среды от +10 до +40°С.

Насос является несамовсасывающим и обычно используется в гидроприводах с замкнутой циркуляцией. Перед первым пуском или после длительной остановки в насос необходимо залить масло.

Технические характеристики

Основные параметры насоса 2Г15-14 представлены в таблице:

Конструктивные особенности

Насос относится к аксиально-поршневому типу с наклонной шайбой. Регулировка производительности осуществляется изменением угла наклона шайбы под действием гидравлического цилиндра управления .

Принцип автоматического регулирования:

• При отсутствии расхода жидкости в системе давление в напорной линии воздействует на золотник управления, который соединяет полость гидроцилиндра с напорной магистралью

• Гидроцилиндр устанавливает наклонную шайбу в положение, близкое к нулевому углу (производительность насоса становится минимальной — только на утечки)

• Потребляемая мощность в этом режиме не превышает 0,75 кВт

• При увеличении расхода давление в напорной линии снижается, пружина возвращает золотник в исходное положение, и шайба разворачивается на угол, соответствующий требуемому расходу

Особенности конструкции:

• Низкая мощность холостого хода — отсутствие принудительного ведения поршней снижает потери

• Малое время переходного процесса — около 0,1 секунды

• Несамовсасывающий — требует подпитки от насоса подпитки или работы с замкнутой циркуляцией

• Ротор самоустанавливается относительно торцовой поверхности распределительного диска, что повышает износостойкость

Рекомендации по монтажу и эксплуатации

• Соединение валов насоса и электродвигателя допускается только через эластичную муфту

• Насос рекомендуется устанавливать так, чтобы присоединительные отверстия располагались вертикально вверх

• Перед первым пуском или после длительной остановки в насос необходимо залить масло

• Для предотвращения перегрузки в динамических режимах в напорной линии рекомендуется установка аккумулятора с рабочим объемом 63–100 см³

• При подборе электродвигателя необходимо учитывать, что полный агрегат с двигателем 7,5 кВт имеет массу около 160 кг
