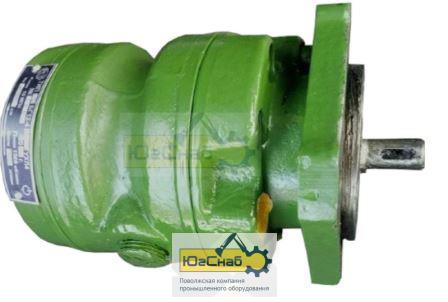

Насос пластинчатый НПл 20/20

Насос НПл 20/20 представляет собой однопоточный пластинчатый гидроагрегат, создающий постоянный, нерегулируемый поток рабочей жидкости . Данная модель разработана для гидроприводов промышленного оборудования, где требуется стабильная подача минерального масла с постоянным давлением .

Расшифровка обозначения

Структура маркировки насоса отражает его технические параметры :

• НПл — насос пластинчатый.

• 20 — номинальный рабочий объем, 20 см³ .

• 20 — номинальное давление на выходе, 20 МПа .

• УХЛ4 — климатическое исполнение для районов с умеренным и холодным климатом, категория размещения 4 .

• Отсутствие индекса "Л" — стандартное исполнение с правым вращением вала (по часовой стрелке со стороны привода). По заказу доступны модификации с левым вращением .

Технические характеристики и параметры

Основные параметры насоса НПл 20/20 при номинальной частоте вращения 1500 об/мин представлены в таблице .

Принцип действия и конструктивные особенности

Насос относится к группе роторных машин объемного типа. Его рабочим органом является ротор, вращающийся в эксцентрично расточенном статоре . Принцип действия основан на вращении радиально расположенных пластин в пазах ротора. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, формируя герметичные рабочие камеры. Изменение их объема при вращении обеспечивает всасывание и нагнетание жидкости .

Насосы серии НПл ранее выпускались под маркой Г12-2..М и БГ12-2..М . Модель НПл 20/20 соответствует техническим условиям ТУ 2.053.1899-88 .

Совместимость и условия эксплуатации

Насос НПл 20/20 предназначен для работы на чистых минеральных маслах марок ИГП-38 или ВНИИ НП-403 . Требования к рабочей жидкости:

• Кинематическая вязкость: от 25 до 213 мм²/с .

• Температура: от -10 до +60 °С .

• Класс чистоты: не грубее 12-го по ГОСТ 17216-71, номинальная тонкость фильтрации 25 мкм .

Типы и виды исполнения

Насосы серии НПл на давление 20 МПа выпускаются как в однопоточном исполнении (НПл 20/20), так и в двухпоточных (сдвоенных) моделях, представляющих собой два насоса в одном корпусе с общим всасывающим отверстием и двумя независимыми выходными потоками . Например, модель НПл 20-20/20 (аналог 12БГ12-23АМ) состоит из двух насосов по 20 см³, обеспечивая подачу 24,3 л/мин из каждого контура при суммарной массе 22 кг .

Область применения

Насос НПл 20/20 находит применение в гидроприводах металлорежущих станков и других промышленных машин, где требуется нерегулируемый по величине поток минерального масла с постоянным давлением до 20 МПа .
