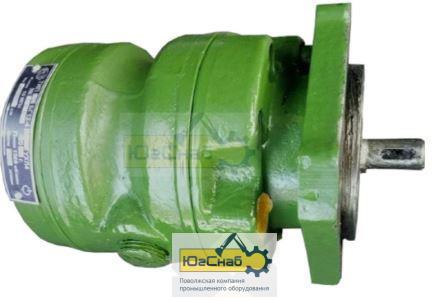

Насос пластинчатый нерегулируемый двухпоточный НПл 125-40/6,3

Насос НПл 125-40/6,3 представляет собой двухпоточный пластинчатый гидроагрегат, который конструктивно объединяет две независимые насосные секции в одном корпусе . Модель разработана для применения в гидроприводах металлорежущих станков и другого промышленного оборудования, где требуется подача рабочей жидкости с постоянным, нерегулируемым по величине потоком, под давлением до 6,3 МПа (63 атм) .

Расшифровка обозначения

Структура условного обозначения насоса полностью отражает его технические параметры:

• НПл — насос пластинчатый.

• 125 — номинальный рабочий объем первой секции, см³.

• 40 — номинальный рабочий объем второй секции, см³.

• 6,3 — номинальное давление на выходе, МПа.

Модель выпускается по техническим условиям ТУ 2.053.1899-88  и является конструктивным аналогом ранее выпускавшегося насоса 35Г12-25АМ .

Принцип действия и конструктивные особенности

Насос относится к группе нерегулируемых пластинчатых (лопастных) гидромашин объемного типа. Рабочим органом является ротор, вращающийся в эксцентрично расточенном статоре . Принцип действия основан на вращении радиально расположенных пластин в пазах ротора. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, формируя герметичные рабочие камеры. Изменение объема этих камер при вращении обеспечивает циклы всасывания и нагнетания жидкости.

В двухпоточном исполнении конструкция представляет собой два пластинчатых насоса в одном корпусе с общим всасывающим отверстием и двумя независимыми выходными потоками . Это позволяет одновременно обслуживать два гидравлических контура, например, систему главного движения и систему подачи станка, повышая компактность гидроагрегата.

Технические характеристики и параметры

Основные параметры насоса НПл 125-40/6,3 при номинальной частоте вращения 960 об/мин представлены в таблице .

Совместимость и условия эксплуатации

Насос НПл 125-40/6,3 предназначен для работы на чистых минеральных маслах, например, марок ИГП-38 и ВНИИ НП-403 .

Требования к рабочей жидкости:

• Кинематическая вязкость: от 20 до 400 мм²/с .

• Температура рабочей жидкости: от -10 до +60 °С .

• Класс чистоты: не грубее 12-го по ГОСТ 17216-71.

• Номинальная тонкость фильтрации: 25 мкм .

Исполнение:

• Направление вращения: стандартное — правое (по часовой стрелке со стороны привода). По заказу доступны модификации с левым вращением .

Область применения

Насос НПл 125-40/6,3 находит применение в гидроприводах металлорежущих станков и других промышленных машин, где требуется нерегулируемый по величине поток рабочей жидкости с постоянным давлением до 6,3 МПа в два независимых гидравлических контура . Агрегат широко используется в токарных, фрезерных и шлифовальных станках, прессах, а также в гидросистемах промышленных роботов и других машин .
