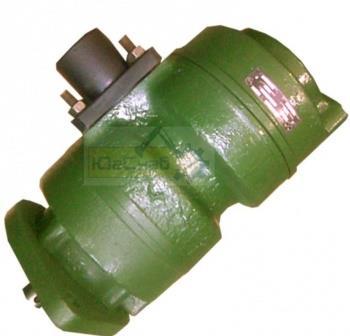

Пластинчатый нерегулируемый насос НПл 25/16 УХЛ4

Насос НПл 25/16 представляет собой однопоточный пластинчатый гидроагрегат, предназначенный для подачи рабочей жидкости с постоянной, нерегулируемой производительностью. Модель разработана для применения в гидроприводах металлорежущих станков и другого промышленного оборудования, где требуется стабильный поток минерального масла под давлением до 16 МПа (160 кгс/см²) . В обозначении УХЛ4 зафиксировано климатическое исполнение для районов с умеренным и холодным климатом (категория размещения 4 по ГОСТ 15150-69) .

Принцип действия и конструктивные особенности

Насос относится к группе нерегулируемых пластинчатых (лопастных) насосов объемного типа, широко применяемых в станкостроении . Принцип действия основан на вращении ротора с радиально расположенными пластинами в эксцентрично расточенном статоре. Пластины под действием центробежной силы прижимаются к внутренней поверхности статора, формируя герметичные рабочие камеры. Изменение объема этих камер при вращении обеспечивает всасывание и нагнетание жидкости.

Модель НПл 25/16 является конструктивным аналогом ранее выпускавшегося насоса БГ12-23М и соответствует техническим условиям ТУ 2.053.1899-88 .

Расшифровка обозначения

Структура условного обозначения насоса полностью отражает его технические данные и исполнение :

Технические характеристики и параметры

Основные параметры насоса НПл 25/16 при номинальной частоте вращения 1500 об/мин представлены в таблице .

Совместимость и условия эксплуатации

Насос НПл 25/16 предназначен для работы на чистых минеральных маслах марок ИГП-38 (ТУ38.101 413-78) и ВНИИ НП-403 (ГОСТ 16728-78) .

Требования к рабочей жидкости :

• Кинематическая вязкость: от 25 до 213 мм²/с

• Температура рабочей жидкости: от -10 до +60 °С

• Номинальная тонкость фильтрации: 10–25 мкм

• Класс чистоты: не грубее 12-го по ГОСТ 17216-71

Исполнение:

• Направление вращения: стандартное — правое (по часовой стрелке со стороны привода). По заказу доступны модификации с левым вращением, обозначаемые индексом "Л" .

• Климатическое исполнение: УХЛ4 (для районов с умеренным и холодным климатом) .

Типы и виды исполнения

В рамках серии НПл выпускаются как однопоточные насосы (НПл 25/16), так и двухпоточные (сдвоенные) модели, представляющие собой два насоса в одном корпусе с общим всасывающим отверстием и двумя независимыми выходными потоками . Например, модель НПл 25-25/16 (старое обозначение 35БГ12-23М) состоит из двух насосов по 25 см³, обеспечивая подачу 33 л/мин из каждого контура при суммарной массе около 19 кг .

Область применения

Насос НПл 25/16 УХЛ4 находит применение в гидроприводах металлорежущих станков, кузнечно-прессового оборудования и других промышленных машин, где требуется нерегулируемый по величине поток минерального масла с постоянным давлением до 16 МПа . Агрегат широко используется в гидравлических системах токарных, фрезерных и шлифовальных станков, а также в гидросистемах вспомогательного назначения.
