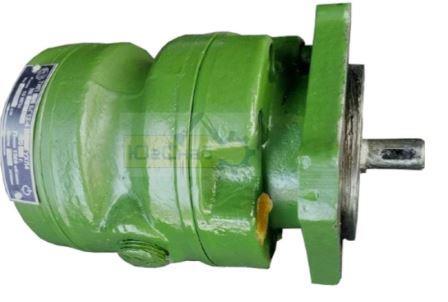

Насос пластинчатый нерегулируемый 3БГ12-41А

Насос пластинчатый 3БГ12-41А представляет собой двухпоточный нерегулируемый гидроагрегат двукратного действия. Устройство предназначено для одновременной подачи минерального масла в два независимых контура гидросистемы, каждый со своим расходом.

Модель находит применение в гидроприводах металлорежущих станков, прессового оборудования, литьевых машин и других промышленных установок, где требуется стабильное давление до 10 МПа и нерегулируемый по величине поток минерального масла . Насос может работать как самостоятельно, так и в составе маслостанций, а также совместно с радиально-поршневыми насосами типа НР50 .

Расшифровка маркировки

Маркировка 3БГ12-41А содержит полную информацию о конструкции и параметрах насоса:

Насос имеет стандартное правое направление вращения вала (по часовой стрелке со стороны привода). По заказу потребителя возможно исполнение с левым вращением, что отражается в маркировке добавлением индекса «Л» . Класс чистоты масла не грубее 12 по ГОСТ 17216-71 .

Технические характеристики

Конструктивные особенности

Насос выполнен по двухпоточной схеме, объединяя в одном корпусе два рабочих комплекта однопоточных насосов. Устройство имеет общее всасывающее отверстие, а нагнетание осуществляется двумя независимыми потоками .

Принцип действия основан на вращении ротора с пластинами внутри статора. При вращении вала пластины под действием центробежной силы перемещаются в пазах ротора и прижимаются к внутренней поверхности статора, создавая герметичные камеры переменного объема. При увеличении объема камеры происходит всасывание масла через окна всасывания, при уменьшении — вытеснение жидкости в нагнетающую магистраль .

Установка насоса может производиться в любом положении. Соединение вала насоса с приводным валом электродвигателя осуществляется через упругую муфту. Допустимая радиальная несоосность валов — не более 0,1 мм, угловое смещение — не более 1° .

Рекомендации по монтажу и эксплуатации

• Трубопроводы должны иметь плавные изгибы и быть тщательно очищены от механических загрязнений

• Размеры трубопроводов должны обеспечивать скорость рабочей жидкости не более 1,5 м/с

• Всасывающий и сливной трубопроводы не должны доходить до дна бака на два-три диаметра трубы

• Объем масла в баке должен быть не менее двухминутной подачи насоса

• Для защиты гидросистемы предохранительный клапан должен быть отрегулирован на давление не более 12,5 МПа

• Перед запуском насос должен быть заполнен маслом — сухой ход недопустим

Взаимозаменяемость

При заказе насоса необходимо указывать требуемую модификацию (направление вращения вала — правое или левое). Гарантийный срок эксплуатации насоса составляет 12 месяцев при соблюдении правил эксплуатации и обслуживания .
