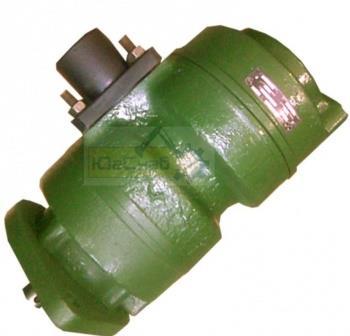

Насос пластинчатый двухпоточный 5БГ12-24М

Насос 5БГ12-24М представляет собой двухпоточный пластинчатый гидроагрегат, спроектированный для стабильной подачи минерального масла в гидросистемы промышленного оборудования. Модель обеспечивает два независимых потока рабочей жидкости с различной производительностью при номинальном давлении до 12,5 МПа .

Расшифровка маркировки

Обозначение насоса содержит информацию о его конструкции и параметрах:

Габаритная группа насоса — 2+1, что означает объединение в одном корпусе секций разных типоразмеров . Насос имеет правое направление вращения вала (по часовой стрелке со стороны привода). По заказу потребителя доступно левое исполнение .

Технические характеристики

Основные параметры насоса 5БГ12-24М представлены в таблице:

Эксплуатационные условия :

Конструктивные особенности

Насос 5БГ12-24М выполнен по двухпоточной схеме, что означает объединение в одном корпусе двух рабочих комплектов однопоточных насосов. Устройство имеет общее всасывающее отверстие, а нагнетание осуществляется двумя независимыми потоками .

Принцип действия пластинчатого насоса основан на вращении ротора с пластинами внутри статора. При вращении вала пластины под действием центробежной силы перемещаются в пазах ротора и прижимаются к внутренней поверхности статора, создавая герметичные камеры переменного объема. Насос является агрегатом двукратного действия — за один оборот вала совершается два цикла всасывания и нагнетания, что обеспечивает снижение пульсации давления и повышение равномерности подачи.

Установка насоса может производиться в любом положении. Вал насоса и приводной вал соединяются упругой муфтой с допустимой радиальной несоосностью не более 0,1 мм и угловым смещением не более 1° .

Совместимость и взаимозаменяемость

Насос 5БГ12-24М заменяется современным аналогом НПл 56-5/16 . Обе модели имеют идентичные технические параметры и присоединительные размеры, что позволяет производить замену без переделки гидравлической схемы оборудования.

Условия эксплуатации

Рабочая жидкость:

• Минеральные гидравлические масла с кинематической вязкостью от 17 до 213 мм²/с

• Температура масла: от +10 до +50 °С

Требования к чистоте масла:

• Класс чистоты масла — не грубее 12 по ГОСТ 17216-71

• Тонкость фильтрации — 25 мкм

Защита гидросистемы:

• Предохранительный клапан должен быть настроен на давление не более 14,0 МПа

• Пропускная способность клапана должна быть не ниже подачи насоса

Область применения

Насос 5БГ12-24М широко применяется в гидроприводах металлорежущих станков, прессового оборудования и других промышленных машин, где требуется подача рабочей жидкости двумя независимыми потоками . Двухпоточная конструкция позволяет использовать один агрегат для питания двух независимых гидравлических контуров с различными требованиями по расходу .

Насос востребован в гидросистемах, где требуется раздельное питание основного и вспомогательного контуров. При этом первый контур (со стороны, противоположной приводу) обеспечивает основную производительность 73,9 л/мин, а второй контур (со стороны привода) — дополнительную подачу 5,4 л/мин . Это упрощает монтаж гидрооборудования и снижает общую стоимость гидропривода по сравнению с установкой двух отдельных насосов.

Гарантийный срок эксплуатации насоса составляет 12 месяцев при соблюдении правил эксплуатации и обслуживания . При заказе насоса необходимо указывать требуемую модификацию (направление вращения вала — правое или левое).
