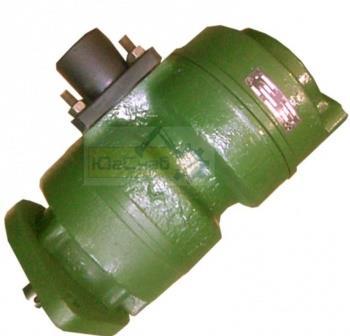

Насос пластинчатый сдвоенный 100Г12-25А (аналог НПл 125-125/6,3)

Сдвоенный пластинчатый насос 100Г12-25А (современное обозначение НПл 125-125/6,3) представляет собой двухпоточный гидроагрегат, конструктивно объединяющий в одном корпусе два рабочих комплекта. Данное исполнение обеспечивает подачу масла двумя независимыми потоками одинаковой производительности по 110,4 л/мин каждый при номинальном давлении 6,3 МПа . Насос предназначен для применения в гидроприводах металлорежущих станков и других промышленных машин, где требуется нерегулируемый по величине поток минерального масла с постоянным давлением .

Расшифровка маркировки

Старая маркировка 100Г12-25А расшифровывается следующим образом:

• 100 — подача основного потока, л/мин

• Г12-2 — серия пластинчатых гидронасосов второго габарита

• 5А — подача второго потока, 100 л/мин

• А — конструктивное исполнение (модернизированная конструкция)

Современный аналог НПл 125-125/6,3 имеет маркировку:

• НПл — насос пластинчатый нерегулируемый

• 125 — рабочий объем каждой секции, см³

• 125 — рабочий объем второй секции, см³

• 6,3 — номинальное давление, МПа .

Насос имеет правое направление вращения вала (по часовой стрелке со стороны привода). По заказу потребителя возможно исполнение с левым направлением вращения. Климатическое исполнение — УХЛ4 (для районов с умеренным и холодным климатом) по ГОСТ 15150-69 .

Технические характеристики

Основные параметры насоса представлены в таблице:

Конструктивные особенности

Принцип действия пластинчатого насоса основан на вращении ротора в эксцентрично расточенном статоре. Рабочим органом является ротор, вращающийся с пластинами в пазах. При вращении вала пластины под действием центробежной силы перемещаются и прижимаются к внутренней поверхности статора, создавая герметичные камеры переменного объема. При увеличении объема камеры происходит всасывание масла, при уменьшении — нагнетание . Насос является агрегатом двукратного действия, что обеспечивает снижение пульсации давления и повышение равномерности подачи.

Установка насоса может производиться в любом положении. Соединение вала насоса с приводным валом электродвигателя осуществляется через упругую муфту с допустимой радиальной несоосностью не более 0,1 мм и угловым смещением не более 1°.

Условия эксплуатации

Рабочая жидкость:

• Минеральные масла марок ИГП-38, ВНИИ НП-403 или их аналоги

• Кинематическая вязкость: от 20 до 400 мм²/с

• Температура масла: от -10 до +60 °С

Требования к чистоте масла:

• Тонкость фильтрации: не более 25 мкм

Давление на входе:

• Минимальное абсолютное давление: 0,08 МПа

• Максимальное абсолютное давление: 0,12 МПа

Соответствие нормативной документации: насосы соответствуют ТУ 2.053.1899-88  и ГОСТ 17403-72 . Насосы старого образца выпускались по ТУ 2-024-0224533-025-089 .

Область применения

Насос 100Г12-25А (НПл 125-125/6,3) широко применяется в гидроприводах металлорежущих станков, прессового оборудования и других промышленных машин, где требуется подача рабочей жидкости двумя независимыми потоками под давлением до 6,3 МПа . Двухпоточная конструкция позволяет использовать один агрегат для питания двух независимых гидравлических контуров с одинаковыми требованиями по расходу, что упрощает монтаж гидрооборудования и снижает общую стоимость гидропривода по сравнению с установкой двух отдельных насосов .

Насосы этого типа находят применение в станкостроении, кузнечно-прессовом оборудовании, гидравлических системах с высокими требованиями к производительности и стабильности давления. Оборудование востребовано на предприятиях металлообрабатывающей отрасли и в машиностроении.

Взаимозаменяемость и аналоги

Насос 100Г12-25А полностью заменяется современным аналогом НПл 125-125/6,3. Обе модели имеют идентичные технические параметры: габарит 2+2, рабочий объем 125/125 см³, подачу 110,4/110,4 л/мин . Замена производится без переделки гидравлической схемы оборудования .

Насосы данной серии ранее выпускались под маркой Г12-2 . В технической документации на оборудование старого образца данная модель фигурирует под наименованием 100Г12-25А, 100Г12-25АМ или Г12-25АМ .

Важное замечание: Гарантийный срок эксплуатации насоса составляет 12 месяцев при соблюдении правил эксплуатации и обслуживания . При заказе насоса необходимо указывать требуемую модификацию (направление вращения вала — правое или левое).
